ZADATAK:

Nacrtati dijagram klasa koji opisuje sledeći sistem: helikopter i jumbo-jet su vrsta vazduhoplova, a vazduhoplov, kamion i zaprega su vrsta vozila.

REŠENJE:

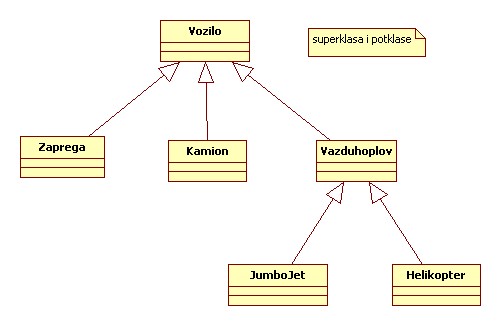

Slika 1: Izgled traženog dijagrama klasa



Preuzmite PDF datoteku ovog primera klikom na ovaj link.
