ZADATAK :
Kreirati dijagram slučajeva korišćenja za on-line CD katalog. Sistem ima jedinstvenog učesnika: on-line kupca. Kupac može da pregleda katalog, pretražuje po naslovu, dodaje CD u narudžbinu, pregleda detalje narudžbine i potvrdi kupovinu.
REŠENJE:

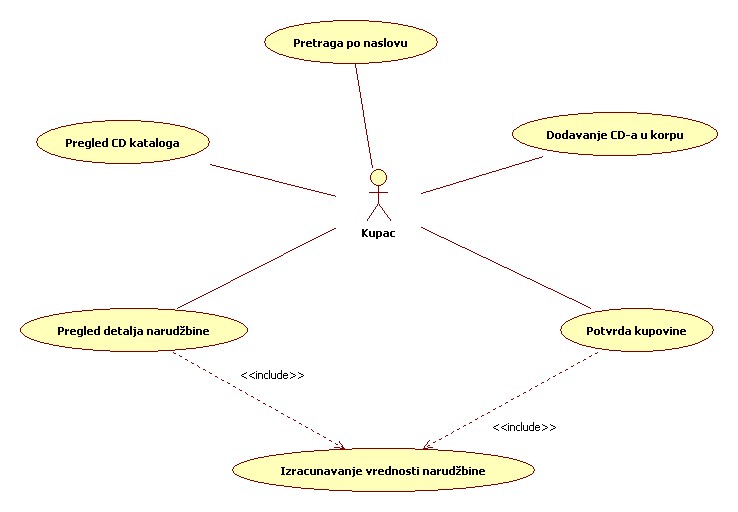

Slika 1: Izgled traženog dijagrama slučajeva korišćenja (za uvećani prikaz kliknite na sliku)
Preuzmite PDF datoteku ovog primera klikom na ovaj link.
