ZADATAK:
Nacrtati dijagram klasa na jeziku UML sledećeg sistema:
- Škola ima jednu ili više katedri
- Svaka katedra nudi jedan ili više predmeta
- Određeni predmet može biti ponuđen samo od strane jedne katedre
- Svaka katedra ima predavače, a svaki predavač može raditi na jednoj katedri ili na više njih
- Student može prijaviti do 5 predmeta u školi
- Predavač može predavati ne više od tri kursa
- Svaki predmet može biti predavan od strane više predavača
- Student može pohađati više od jedne škole
REŠENJE:

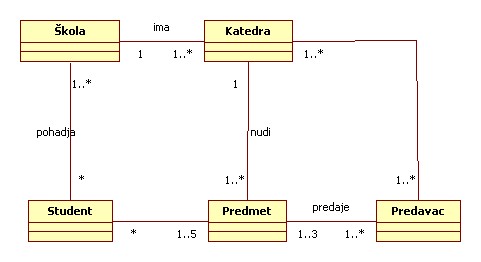

Slika 1: Izgled traženog dijagrama klasa
