ZADATAK:

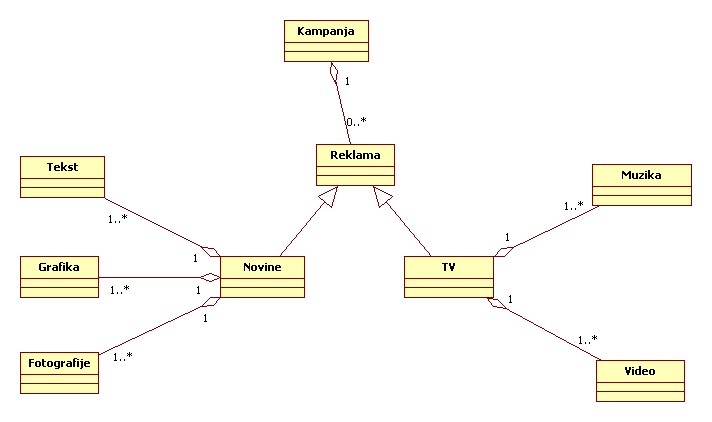

Nacrtati dijagram klasa koji opisuje deo reklamne kampanje koji se odnosi na način reklamiranja.
U okviru reklamne kampanje može se koristiti jedan ili više načina reklamiranja:
- novine – uključuje, pisanu, grafičku formu oglašavanja kao i fotografije
- TV – uključuje korišćenje audio i video zapisa, filmova, muzike, učešće glumaca i slično.
REŠENJE:
